模擬屏應用于電力、軌道交通、石油石化、數據中心、煤炭化工、居配工程等行業的調度監控中心。模擬屏常用通訊接口及協議：通訊接口：串口：RS232/485；以太網口；通訊協議：部頒CDT、DISA、modbus-rtu、modbusTCP協議、OPC協議、IEC101協議、IEC104協議、IEC61850等其他自定義協議；江陰市華源電氣有限公司深耕模擬屏行業20年，產品開發一貫堅持“先進、實用、穩定、美觀”的研發宗旨，生產擁有自主知識產權的技術產品。公司建立并通過ISO9000質量管理體系認證，DIS9000系列模擬屏通過國網電力科學研究院、**電網公司自動化設備電磁兼容實驗室的嚴格檢驗，取得電力系統自動化產品質量檢驗合格證書，江陰華源電氣可大量供應各類馬賽克模擬屏歡迎咨詢。貴州地鐵IBP盤模擬屏系統

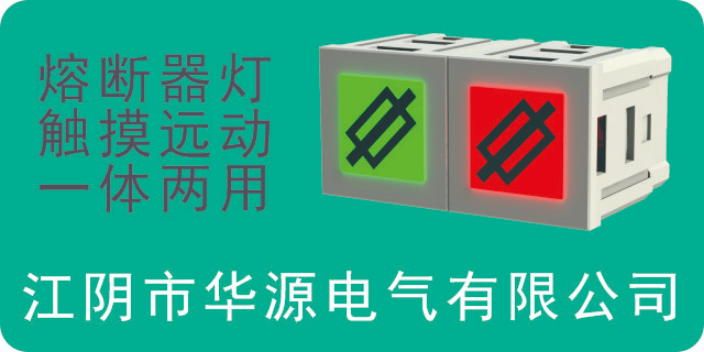

馬賽克模擬屏優點：由于模擬屏是由馬賽克模塊拼裝而成，面積可大可小，工藝美觀，大屏氣勢恢宏，可嵌入液晶拼接屏、LED點陣屏，具有現代化控制室的風格；具有較強的擴展性；屏面設備安裝、移動方便，可隨時調整屏面布置；可以實時顯示現場設備的運行參數、狀態及報警信號，及時、真實、全MIAN地反映整個電力系統的運轉狀況。西門子馬賽克模塊重量輕、結構牢固、配件齊全，動態發光模擬設備有圓形、正方形、長方形、十字形、Y形；靜態發光模擬設備有圓形波段燈和方形波段燈；動態發光模擬設備均有手動操作功能，是為兩用遙信燈，也可以用于靜態模擬屏；靜態模擬設備還有翻牌、臨時接地牌、模擬把手等。利用雙色注塑解決了西門子馬賽克模擬屏全發光的難題，必將會被大量應用。甘肅電氣模擬屏江陰華源電氣可供應電力模擬屏，歡迎咨詢。

智能模擬屏中容易出錯的防誤邏輯（一）同一單元的幾個刀閘操作順序：如果是送電操作，應先合電源側刀閘，后合負荷側刀閘。這樣，即使發生帶負荷操作時，故障電流通過相應的流變，其在“合”位的開關動作跳閘，停電范圍只限于本組開關送電的線路。另外，注意圖紙或模擬圖的刀閘編號。有時聯絡線的刀閘編號為“1”的不一定是電源側刀閘，編號為“3”的也不一定是負荷側刀閘。對于這種兩側帶電線路的并網操作，應按先母線側刀閘后線路側刀閘的順序操作，防止造成母線故障。停電操作時，次序與上相反。

智能模擬屏能夠起到一個學習、預演電力操作的作用，當工作人員在模擬屏上模擬操作違反了五防規則時，它能夠即時的提醒工作人員，并能讓操作員了解錯誤的原因，這樣使避免電力操作時事故的發生成為可能。模擬屏上有著一次電氣主接線圖，我們可以通過模擬屏了解變配電室整個電力系統主接線上所有設備的實時的運行狀態及一些重要參數，給電力的**調度提供了便利。五防規則是指：（1）防止誤分、合斷路器。（2）防止帶負荷分、合隔離開關。（3）防止帶電掛（合）接地線（接地刀閘）。（4）防止帶接地線（接地刀閘）合斷路器（隔離開關）。（5）防止誤入帶電間隔。江陰華源電氣供應馬賽克模擬屏 ，有想法的可以來電咨詢！

智能模擬屏中容易出錯的防誤邏輯（二）主變中性點地刀與主變停送電的操作順序：主變停送電的條件中必須包含中性點地刀在合閘狀態的這個條件，而后視系統運行要求確定該中性點地刀的分合狀態，也就是說分合這個中性點地刀是沒有條件的。因為主變在停送電操作過程中，會在中性點產生操作過電壓，中性點地刀斷開會損壞變壓器。（三）地刀（接地線）的分合閘條件：地刀（接地線）的分閘不需要條件，地刀（接地線）合閘的條件是與這個地刀（接地線）相連的所有刀閘、開關必須在分閘狀態。如母線地刀（接地線）合閘時至少做到進線、聯絡、母聯的母線側刀閘或開關在分閘狀態；如主變高壓側地刀（接地線）合閘時不但高壓側的刀閘或開關在分閘狀態，低壓側的刀閘或開關也必須在分閘狀態。江陰華源電氣的馬賽克模擬屏，歡迎咨詢了解！山西模擬屏控制器

江陰華源電氣供應馬賽克模擬屏 ，歡迎新老客戶來電！貴州地鐵IBP盤模擬屏系統

三峽右岸電站大屏主要配置及功能特點：1、馬賽克屏面：采用進口PC/ASA耐候阻燃(UL94V-0級)工程塑料，10年不褪色，屏面圖案采用進日本進口Mimaki環保油墨，電腦配色，UV印刷工藝;2、弧形屏架：Q235鍍鋅冷軋鋼板數控模壓成型(1.5-2.5mm)，內外經酸洗，磷化，除銹工藝處理，上防銹漆烘烤后靜電噴塑，配有柜內照明、接地銅排、菲尼克斯端子;3、冗余電源：模擬屏輸入電源為兩路AC220V，輸出DC24V，480W，電源回路采用冗余設計，任一路電源故障或消失不影響裝置正常運行;4、廣角度指針表：馬賽克廣角度指針表，嵌入式安裝，4-20mA模擬量輸入，準確度等級不低于1.5級，耐壓等級為每分鐘大于2000V;5、4-20mA數顯表：采用**馬賽克拼接式外殼，PC茶色磨砂面板，1.8寸數碼管(翠綠色)嵌入式安裝，4-20mA模擬量輸入，滿量程精度0.1%;6、Modbus數顯表：水位、流量、功率、電度等采用Modbus通信協議數顯表，**馬賽克拼接式外殼，PC茶色磨砂面板，3寸數碼管(翠綠色)嵌入式安裝，RS485接口;7、位置指示燈：DC24V，插拔式接線端子;8、急停按鈕：瞬動型，不少于4對常開接點，帶翻蓋式透明保護罩，防止誤操作;9、GPS數顯時鐘：由中水科BSS-3GPS裝置授時，采用報文A/B協議;貴州地鐵IBP盤模擬屏系統
